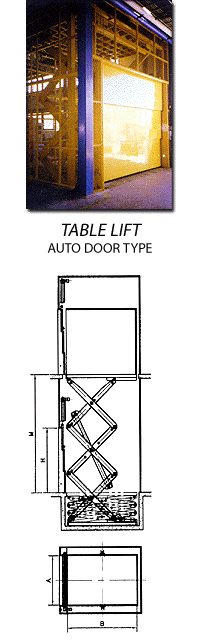

MAST (TABLE) LIFT
사양 결정시의 참고 사항
1. CAGE 사이즈 : 작업에 필요한 CAGE의 치수 A*B*H(MM)
2. 적재하중:적재할 제품의 최대하중(KG)
3. 리프터의 양정 : M (MM)
4. 상승속도 또는 하강속도 : 7 M/MIN(표준속도)
5. 전원 : POLE 및 VOLTAGE
6. 작업장소 : 리프트를 사용할 장소(실내,실외 기타)
7. 출입구방식 : AUTO DOOR, 수동 방화문, 기타
8. 승강로 외부마감 : COLOR SHEET, EXPEND METAL, 기타.
9. 적재물의 형태, 적재물의 단위형태, 크기, 중량(중량이 테이블에 집중
혹은 분포)
10. 기타 : 그외 요구되는 사항(출입구 방향, 유압 유니트 우치, CONTROL
BOX 위치등) |
| |
|
|
| |

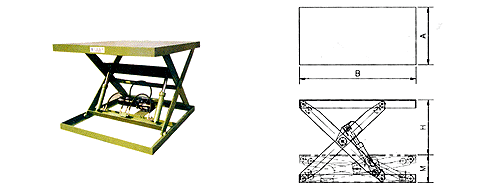

 TABLE
LIFT 1STAGE |
 |
| MODEL |
TABLE
SIZE
(A*B) (MM) |
MN HEIGHT
(M) (MM) |
STROKE
(H) (MM) |
LOAD WEIGHT
(KG) |
RISING TME
(SEC) |
| HTL1-0812-07-05 |
800*1200 |
250 |
700 |
500 |
15 |
| HTL1-0812-07-10 |
800*1200 |
280 |
700 |
1000 |
15 |
| HTL1-0918-10-10 |
900*1800 |
300 |
1000 |
1000 |
20 |
| HTL1-0918-10-20 |
900*1800 |
340 |
1000 |
2000 |
20 |
| HTL1-1020-12-10 |
1000*2000 |
340 |
1200 |
1000 |
25 |
| HTL1-1020-12-20 |
1000*2000 |
340 |
1200 |
2000 |
25 |
| HTL1-1224-15-10 |
1200*2400 |
380 |
1500 |
1500 |
30 |
| HTL1-1224-15-20 |
1200*2400 |
400 |
1500 |
1500 |
30 |
|
| |

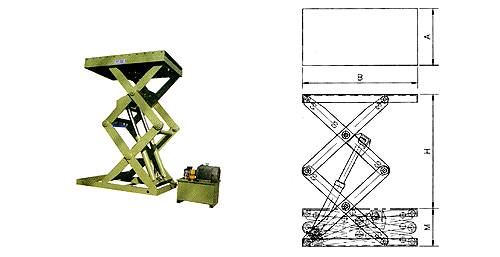

| TABLE
LIFT 2STAGE |
 |
| MODEL |
TABLE
SIZE
(A*B) (MM) |
MN HEIGHT
(M) (MM) |
STROKE
(H) (MM) |
LOAD WEIGHT
(KG) |
RISING TME
(SEC) |
| HTL2-0812-12-05 |
800*1200 |
320 |
1200 |
500 |
20 |
| HTL2-0812-12-10 |
800*1200 |
320 |
1200 |
1000 |
20 |
| HTL2-1020-24-10 |
1000*2000 |
550 |
2400 |
1000 |
40 |
| HTL2-1020-24-20 |
1000*2000 |
550 |
2400 |
2000 |
40 |
| HTL2-1224-28-10 |
1200*2400 |
550 |
2800 |
1000 |
50 |
| HTL2-1224-28-20 |
1200*2400 |
650 |
2800 |
2000 |
50 |
|
| |

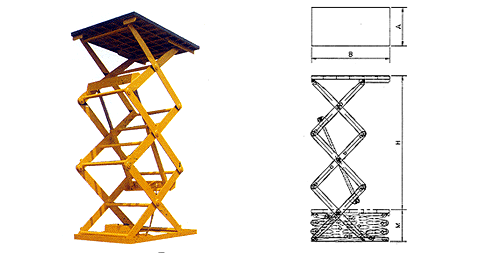

| TABLE
LIFT 3STAGE |
 |
| MODEL |
TABLE
SIZE
(A*B) (MM) |
MN HEIGHT
(M) (MM) |
STROKE
(H) (MM) |
LOAD WEIGHT
(KG) |
RISING TME
(SEC) |
| HTL3-0812-19-05 |
800*1200 |
450 |
1900 |
500 |
30 |
| HTL3-1020-35-05 |
1000*1200 |
650 |
3500 |
500 |
50 |
| HTL3-1020-35-10 |
1000*1200 |
650 |
3500 |
1000 |
50 |
| HTL3-1224-40-10 |
1200*2400 |
1000 |
4000 |
1000 |
60 |
| HTL3-1224-40-20 |
1200*2400 |
1000 |
4000 |
2000 |
60 |
|
| |

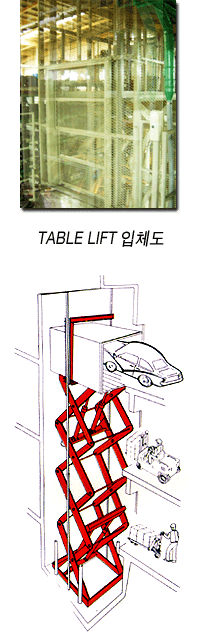

 창고,
공장등의 화물운송 LINE 및 물류 SYSTEM LINE에 자주식 구동장치
부착
-- - 작업자가
운전 이동하며 작업을 수행
전기,
공조설비 공사의 배선작업
건재,
조명, 스프링쿨러등 천장 고소작업
TV촬영
카메라대로서
대형기계의
조립, 보수, 점검
고소의
내장, 도장공사 |
| |

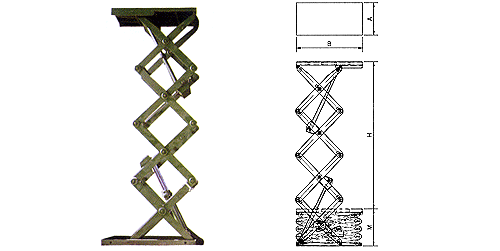

| TABLE
LIFT 4STAGE |
 |
| MODEL |
TABLE
SIZE
(A*B) (MM) |
MN HEIGHT
(M) (MM) |
STROKE
(H) (MM) |
LOAD WEIGHT
(KG) |
RISING TME
(SEC) |
| HTL4-1020-45-10 |
1000*2000 |
1000 |
4500 |
1000 |
65 |
| HTL4-1020-45-20 |
1000*2000 |
1000 |
4500 |
2000 |
70 |
| HTL4-1224-55-10 |
1200*2400 |
1200 |
5500 |
1000 |
90 |
| HTL4-1224-55-20 |
1200*2400 |
1200 |
5500 |
2000 |
90 |
|
| |
견고한
후레임 및 안전성
전체
후레임은 충분한 안전강도를 갖도록 설계되었으며 호스나 배관의 파손시에도 급강하
방지용 안전 밸브가
--
내장되어 있어 높은 안전성을 유지한다.
효율이
높고 경제적이다.
기기의
내구성이 좋고 소비전력이 적으며 타 기종의 승강장치에 비해 가격이 훨씬 저렴하다.
승하강이
자유위치에서 완전 정지하고 장시간의 방치에서도 자연 낙하하지 않는다.
설치가
간단하다.
이동식
작업대는 몰론 고정식에도 설치에 필요한 부대공사가 거의 필요없다. |
| |
TABLE LIFT 사양 결정시의
참고사항
1. 테이블 사이즈:작업에 필요한 TABLE의 치수 A*B(MM)
2. 적재하중:적재할 제품의 최대하중(KG)
3. 리프터의 양정 : H (MM)
4. 테이블의 최저높이 : M (MM)
5. 상승속도 또는 하강속도 : 작업에 필요한 상승혹은 하강속도(SEC)
6. 전원 : AC or DC 및 VOLTAGE
7. 작업장소 : 리프트를 사용할 장소(지상 혹은 PIT, 야외 기타)
8. 가이드레일 설치 유무 : 스트로크 3000MM이상의 화물승강기 대용으로
사용할 때.
9. 적재물의 형태, 적재물의 단위형태, 크기, 중량(중량이 테이블에 집중
혹은 분포)
10. 작업방법 : 고정용, 이동용 구분
11. 기타 : 그외 요구되는 사항(난간대, 유니트의 내, 외장형등) |
| |
